Определение площади очага пожара
06.02.2017
Как известно, когда помещение защищено автоматической установкой водяного пожаротушения (далее - АУП), площадь очага пожара принимается фиксированной и равной 9,0 м2 или 16,0 м2 в зависимости от шага установки головок спринклерных оросителей.
А что делать, если помещение нормативно или по каким-то иным причинам не защищено АУП? Остановимся более подробно на этом вопросе.
Самое быстрое и простое решение, это принять по справочным данным линейную скорость распространения пламени по поверхности пола помещения, умножить ее на расчетное время прибытия пожарных подразделений (10 и 20 мин. в городе и за его пределами, соответственно), получив расстояние, на которое распространится пожар до момента начала его локализации сотрудниками пожарно-спасательных подразделений МЧС. Принять возникновение пожара в центре помещения, а полученное выше расстояние за радиус, вычислив искомую площадь очага пожара по общеизвестной геометрической формуле S = πR2. Естественно, если значение радиуса (R) превышает 0,5 ширины помещения, то из полученной площади очага пожара вычитается площадь сегментов. Если (R) выходит за габариты помещения, то под площадью очага пожара (S) принимается вся площадь помещения.
У описанного выше подхода есть существенный минус. Полученная площадь очага пожара (S), как правило, имеет большое значение, что приводит к большому расходу систем приточно-вытяжной противодымной вентиляции. Данный прием целесообразно использовать только при вычислении параметров вытяжной противодымной вентиляции, обеспечивающей удаление продуктов горения из внутренних коридоров зданий, объединяющих помещения небольшой площадью 5,0 – 20,0 м2.

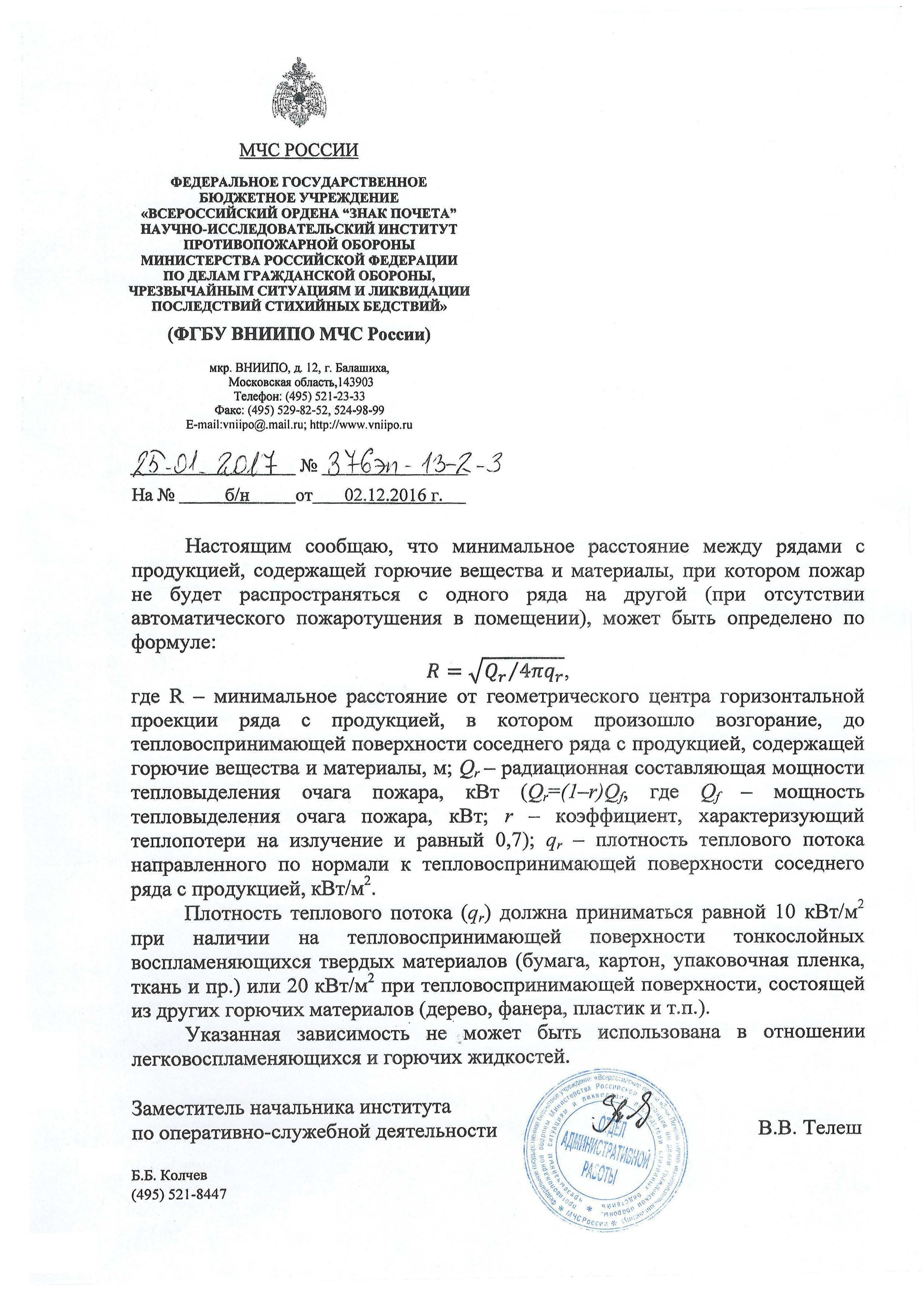

В случае, если площадь помещения более 20,0 м2, то следует ее определять с учетом конкретной технологии эксплуатации помещения. Другими словами, оценивать в каждом конкретном случае, как пожар будет переходить с одного предмета интерьера, мебели и пр., который загорелся по какой-то причине, на другой горючий предмет (или негорючий в горючей упаковке) с учетом фактического расстояния между ними. Здесь нам поможет письмо ВНИИПО, в котором даны разъяснения, как это делать. Приводим его ниже.

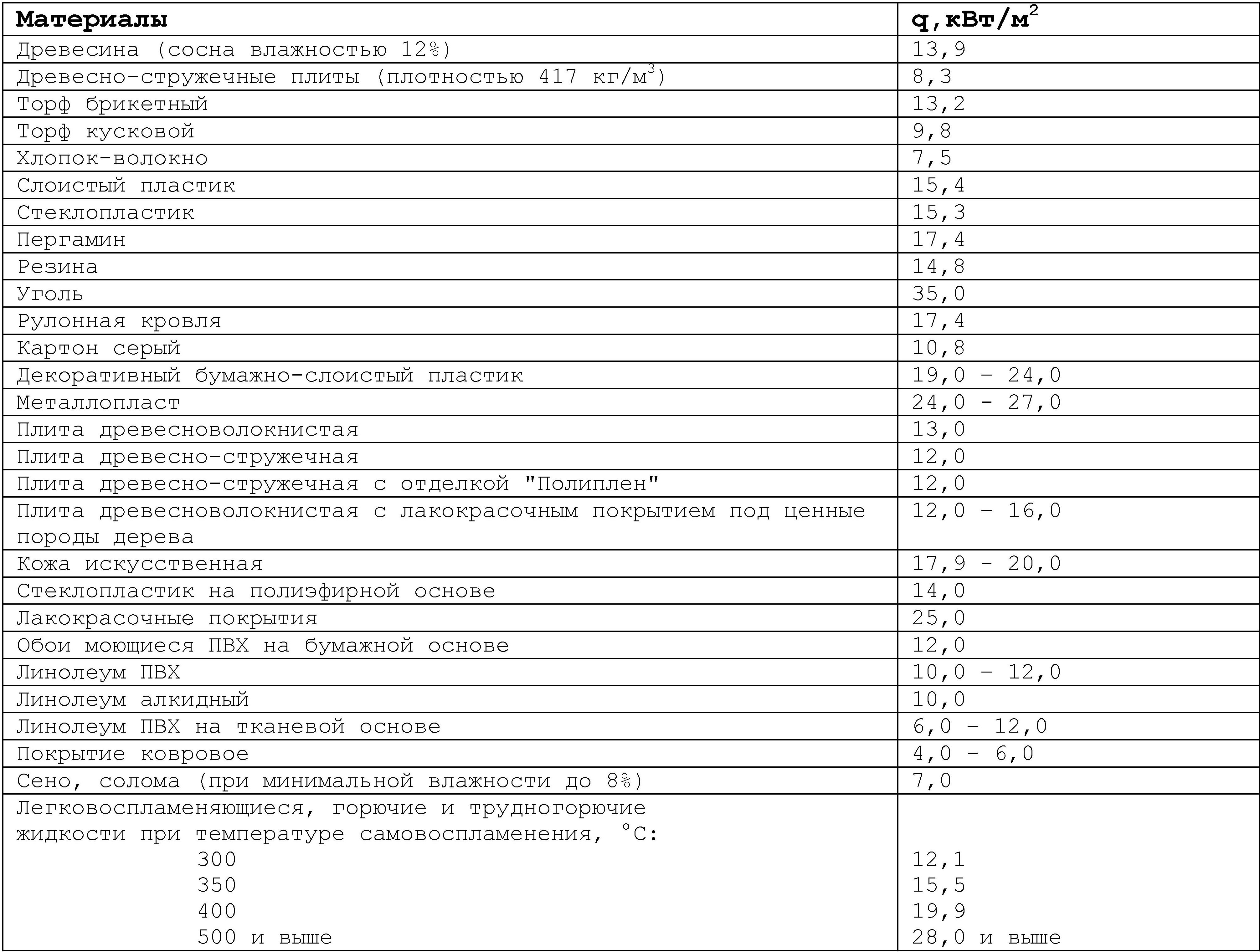

Для более точного вычисления допускается использовать данные таблицы П4.3 Приказа от 10 июля 2009 г. №404 МЧС РФ "Об утверждении методики определения расчетных величин пожарного риска на производственных объектах" (в ред. Приказа МЧС РФ от 14.122010 г. №649).
С Уважением, коллектив ИБ "Одна Атмосфера"
