Размещение дымоприемных устройств в дымовом слое. Особенности проектирования

26.04.2014

Часто при проектировании возникают вопросы «Сколько дымоприемных отверстий в системе вытяжной противодымной вентиляции необходимо предусмотреть в защищаемом помещении?, «На какой высоте должны быть расположены такие отверстия?» и «Какое минимальное расстояние должно быть между дымоприемными отверстиями?».

Отечественные нормативные документы, в частности СП 7.13130.2013, содержат мало информации по данному вопросу, известно только что в помещении площадью до 3000 м² необходимо предусмотреть не менее 1-го дымоприемного отверстия на каждые полные и не полные 1000 м² защищаемого помещения, при этом, совершенно очевидно, что данного набора требований не достаточно для проектирования эффективных систем вытяжной противодымной вентиляции. Проанализировав зарубежные нормативные документы, мы нашли в стандрарте США NFPA 92 «Standard for Smoke Control Systems 2012 Edition» зависимости, позволяющие задать требования по расположению дымопримемных устройств с учетом теплофизических свойств продуктов горения, размещения на горизонтальной или вертикальной плоскости точки всаса, глубины размещения в дымовом слое, размеров (см. рис. 1).

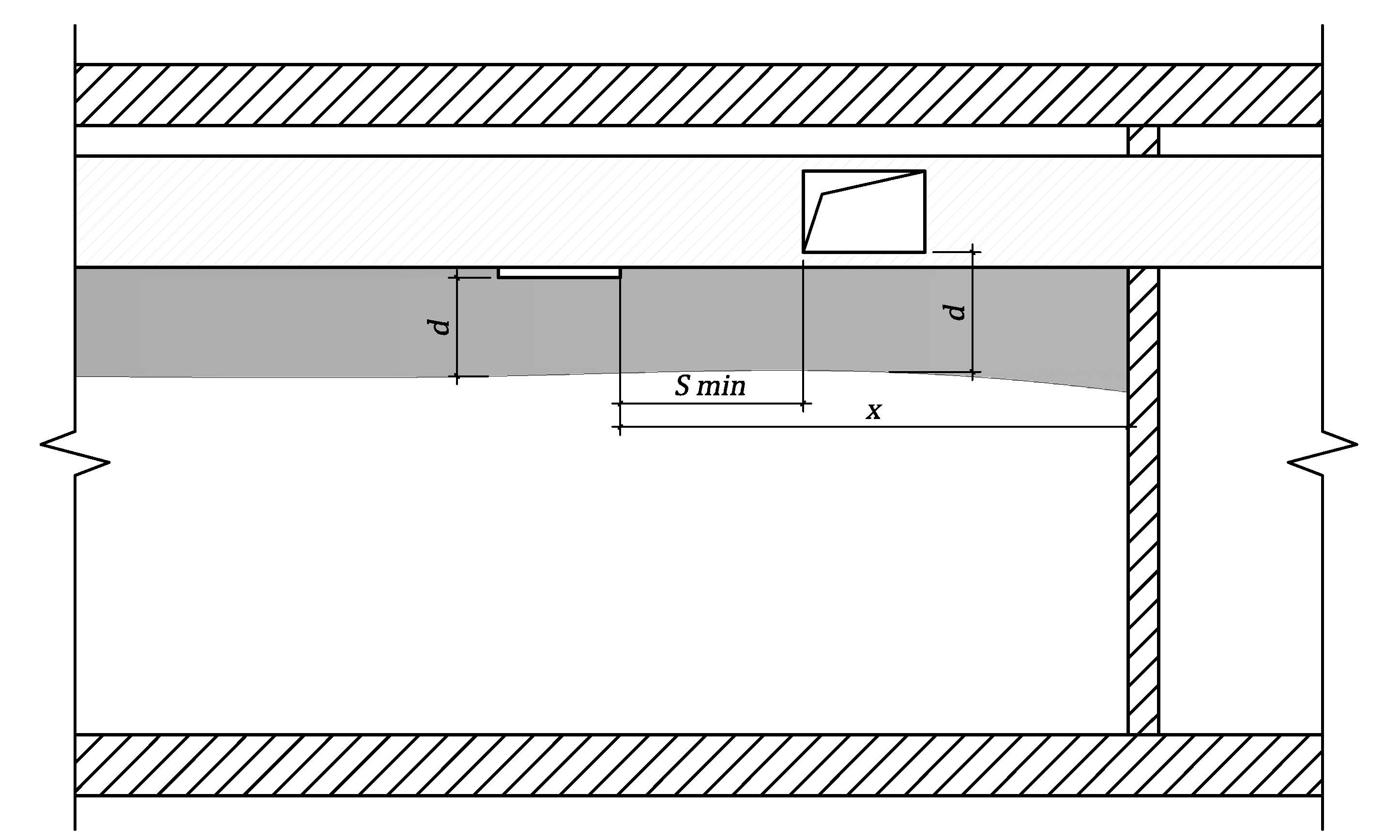

Рис. 1

Надеемся, что представленные ниже зависимости окажутся для Вас полезными.

где V_max – максимальная объемная скорость потока без захвата воздуха при T_s, м³/с;

γ – коэффициент, учитывающий местоположение вытяжного отверстия (безразмерный), равный 0.5 при размещении в вертикальной плоскости и 1.0 при размещении в горизонтальной плоскости на расстоянии более 2-х гидравлических диаметров от вертикальной ограждащей строительной конструкции (при x ≥ 2D_i , γ = 1, при х < 2D_i, γ = 0.5);

d – расстояние от нижней границы дымового слоя до нижней точки дымоприемного отверстия (плоскости всаса при горизонтальном размещении дымоприемного устройства), м;

T_s – температура слоя дыма, К;

T_o – температура окружающей среды, К;

D_i – эквивалентный гидравлический диаметр всасывающего отверстия, м;

F, П – площадь и периметр всасывающего отверстия, соответственно, м², м;

S_min – минимальное расстояние между отверстиями (от края до края), м.

С Уважением, коллектив ИБ "Одна Атмосфера"
